Technologie

E4Flush dans les grandes lignes

  • La première des innovations est … de ne rien changer dans vos WC ! E4Flush s’installe en lieu et place de votre ancien mécanisme, sans modification ni remplacement de votre réservoir
  • Le mécanisme globale est modulaire, minimaliste, de maintenance facile, et aux fonctions corrélées
  • Plus aucune liaison mécanique entre la commande et le vidage, plus aucune pièce mécanique sujette au calcaire pour le remplissage
  • Un impact plastique réduit de plus de 50% par rapport aux mécanismes classiques

MAIS ALORS … COMMENT CA MARCHE ??

INNOVATION N°1 : EFFICACITE MAXIMUM ET CONSTANTE

Une chasse d’eau traditionnelle remplit le réservoir avec une quantité d’eau donnée (généralement 6L), et libère lors d’une chasse, soit la moitié, soit la totalité d’eau contenue. Si l’utilisateur fait preuve d’impatience, il peut, sans attendre, redéclencher une chasse sans connaître le niveau de remplissage du réservoir. Ainsi, pour faire un simple rinçage par exemple, si le réservoir n’est que très peu rempli, l’eau chassée n’aura aucun effet, si ce n’est une consommation inutile…Et si le remplissage est supérieur au niveau partiel, la quantité libérée sera probablement supérieure à celle nécessaire …

Pour assurer une efficacité maximum et constante, E4Flush conditionne chaque nouvelle chasse au remplissage préalable maximum du réservoir ! Pourquoi ?

  • En remplissant le réservoir au maximum de sa capacité, le déclenchement d’une chasse bénéficiera de la hauteur de colonne d’eau maximum, et donc d’une efficacité maximum
  • En autorisant le déclenchement d’une nouvelle chasse qu’après le remplissage complet du réservoir, pour un type de chasse souhaité (rinçage, « petite commission », « grosse commission »), l’efficacité est constante et toujours maximale

Mais alors, si le réservoir est rempli au maximum, il n’y a pas d’économie d’eau ??

INNOVATION N°2 : REDUCTION DE LA CONSOMMATION D’EAU

Si l’efficacité est rendue optimum du fait du remplissage maximum du réservoir, l’économie d’eau réside dans la faculté du système à ne libérer QUE la quantité d’eau nécessaire. Ainsi, contrairement à une chasse d’eau traditionnelle, E4Flush permet de ne libérer QUE LA QUANTITE D’EAU NECESSAIRE, et ce avec la MEILLEURE EFFICACITE possible.

Pour répondre à cette exigence et ainsi réduire la consommation d’eau, le système de commande d’E4Flush permet :

De configurer et choisir parmi 4 chasses, chacune correspondant à une quantité d’eau prédéfinie et optimisée pour chaque usage

  • Une chasse de rinçage (quantité d’eau minimum pour parachever le nettoyage de la cuvette sans consommation d’eau superflue)
  • Une chasse pour une « petite commission masculine » . En effet, lorsqu’un homme urine, il n’y a (à priori) pas besoin d’évacuer de matière autre que du liquide, d’où une quantité d’eau adaptée et correspondante
  • Une chasse pour une « petite commission féminine ». En effet, lorsqu’une femme urine, il y a la nécessité d’évacuer en plus quelque peu de matière solide, d’où une quantité d’eau adaptée et correspondante
  • Une chasse pour une « grosse commission » qui nécessite alors une quantité d’eau plus importante

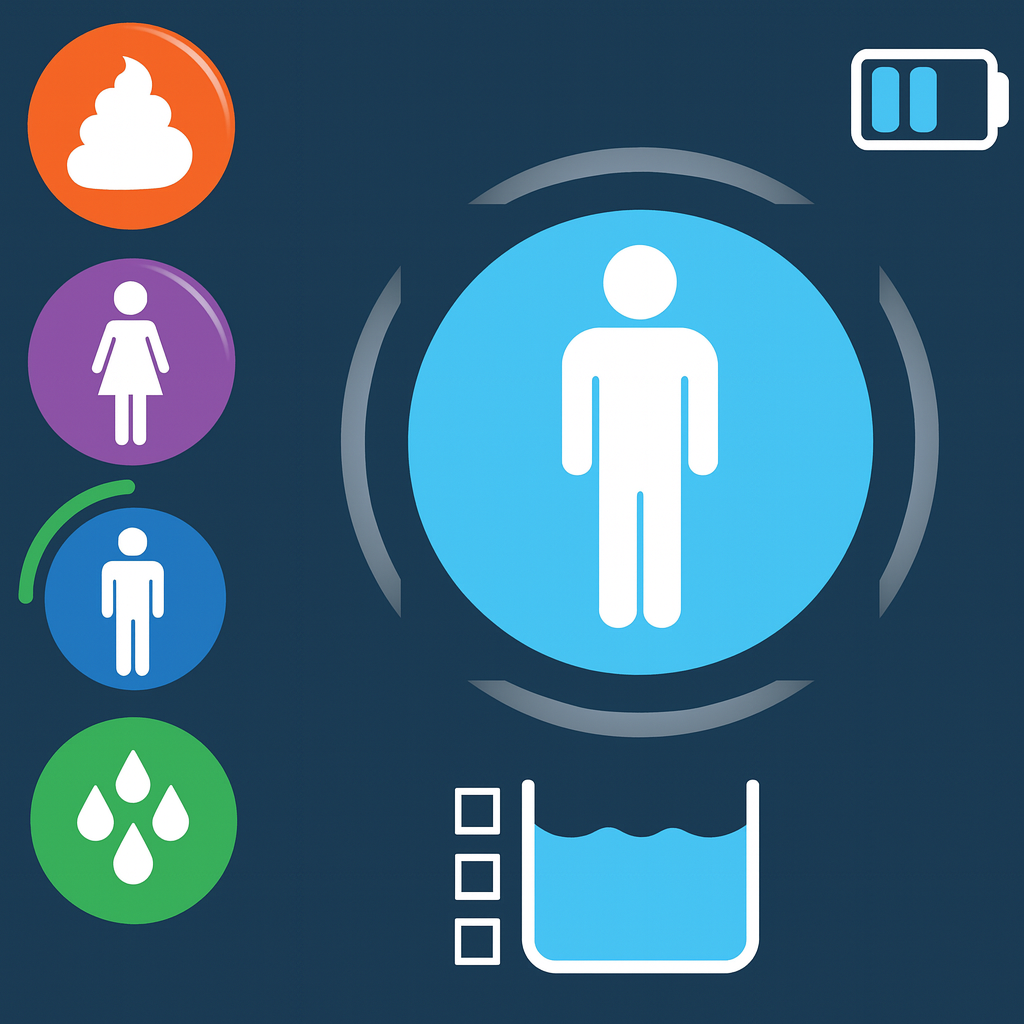

Pictogrammes d’information et de sélection

Quelle que soit la chasse déclenchée, E4Flush permet de stopper à tout moment une chasse si l’utilisateur le juge utile.

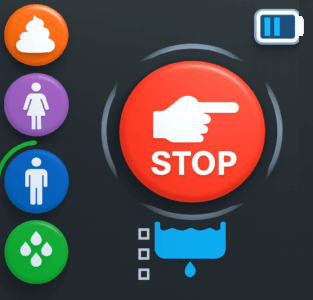

Interruption possible pendant l’écoulement d’une chasse

In fine, l’efficacité conjuguée avec la possibilité de modulation totale de la quantité d’eau utilisée permet une réduction drastique de la consommation d’eau quotidienne. Soit, pour un foyer de 4 personnes, entre 18 et 62m3 par an !

INNOVATION N°3 : GESTION DU REMPLISSAGE

Toutes les chasses d’eau à réservoir utilisent un mécanisme de remplissage à flotteur et aucune d’entre elle, ABSOLUMENT AUCUNE ne déroge à la fameuse fuite due au calcaire. Le mécanisme de remplissage se bloque, et l’eau s’écoule alors en continu dans le trop plein.

De la même façon, un mécanisme de chasse d’eau dont le joint est défectueux génère une fuite, avec pour conséquence un mécanisme de remplissage qui n’atteint jamais le niveau d’eau nécessaire à sa fermeture, l’eau s’écoulant alors en continu.

Une chasse d’eau qui fuit représente en moyenne 600 LITRES PAR JOUR !

Le système de contrôle d’E4Flush assure la mise en veille, le remplissage et le vidage

  • Lorsque l’utilisateur sollicite le système de commande :
    • E4Flush sort de son mode veille
    • Le niveau d’eau est contrôlé
      • Si le réservoir n’est pas plein, E4Flush indique qu’il y a un défaut sur le joint de vidage. Pour autant, la fuite aura été limitée à la contenance du réservoir, le remplissage étant bloqué
      • Si le réservoir est au niveau trop plein, E4Flush indique qu’il y a une fuite sur l’électrovanne de remplissage. Cette probabilité est EXTREMEMENT FAIBLE du fait de la conception même d’une électrovanne. Pour autant cette éventualité sera détectée et signalée
  • Lorsque E4Flush commande le remplissage du réservoir :
    • Le système de commande attend que le réservoir soit rempli au niveau haut
      • Dès que le niveau haut est atteint, le remplissage est coupé et ne sera réactivé qu’après le déclenchement d’une nouvelle chasse. Ainsi, quand le système de commande repasse en mode veille, il est absolument impossible de gaspiller de l’eau. Si le joint de vidage venait à être défectueux, il n’y aurait pour autant pas de consommation d’eau
      • Dans l’éventualité où le système de vidage serait défectueux, le réservoir n’arriverait donc pas à se remplir. Le système de commande dispose dans ce sens d’une sécurité de remplissage. Passé un délais, l’alimentation en eau est automatiquement coupée. Le défaut est alors signalé avant la mise en veille, et lors d’une nouvelle sollicitation de l’utilisateur

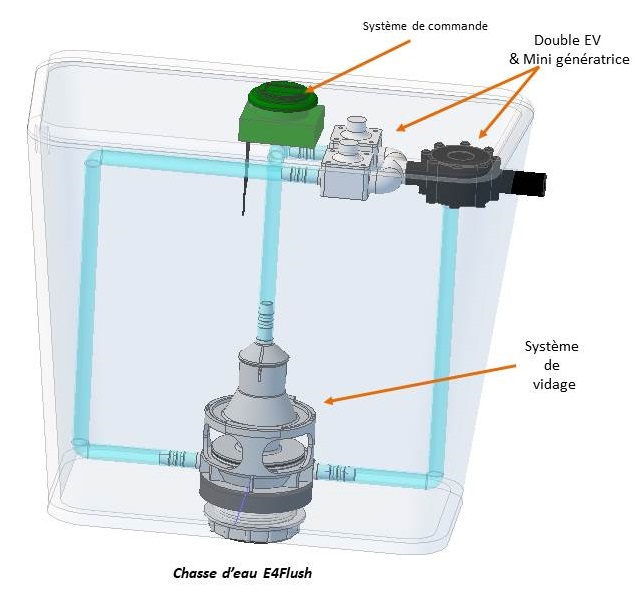

Le système de commande assure le pilotage d’une double électrovanne. Une sortie assure la fonction vidage, l’autre sortie assure la fonction fermeture /remplissage.

Par de commande d’électrovanne, pas d’eau !

Pas d’eau, pas de fuite !

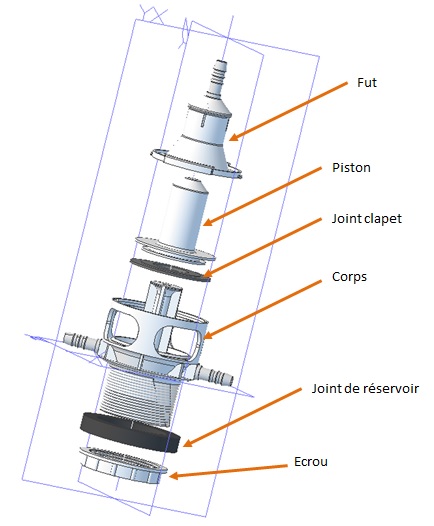

INNOVATION N°4 : MECANISME DE VIDAGE HYDRAULIQUE

Ni tige, ni liaison mécanique. Pas de flotteur, ni de pièce coulissante. Un nombre de pièces réduit, une seule pièce mobile.

Le mécanisme de vidage fonctionne comme un vérin double effet. L’accès au joint de clapet s’effectue par un quart de tour du « fut ».

L’activation de la sortie vidage de l’électrovanne entraîne la levée du piston et la chasse.

L’activation de la sortie remplissage de l’électrovanne entraîne simultanément la retombée du piston, l’interruption de la chasse et le remplissage du réservoir.

INNOVATION N°5 : AUTONOMIE ENERGETIQUE

Grace à son système de commande hydraulique, E4Flush assure sa propre autonomie énergétique. Le débit de remplissage induit par l’électrovanne permet l’entrainement d’une mini génératrice. Celle-ci assure le rechargement de la batterie tampon du système de contrôle et confère une autonomie prolongée.
